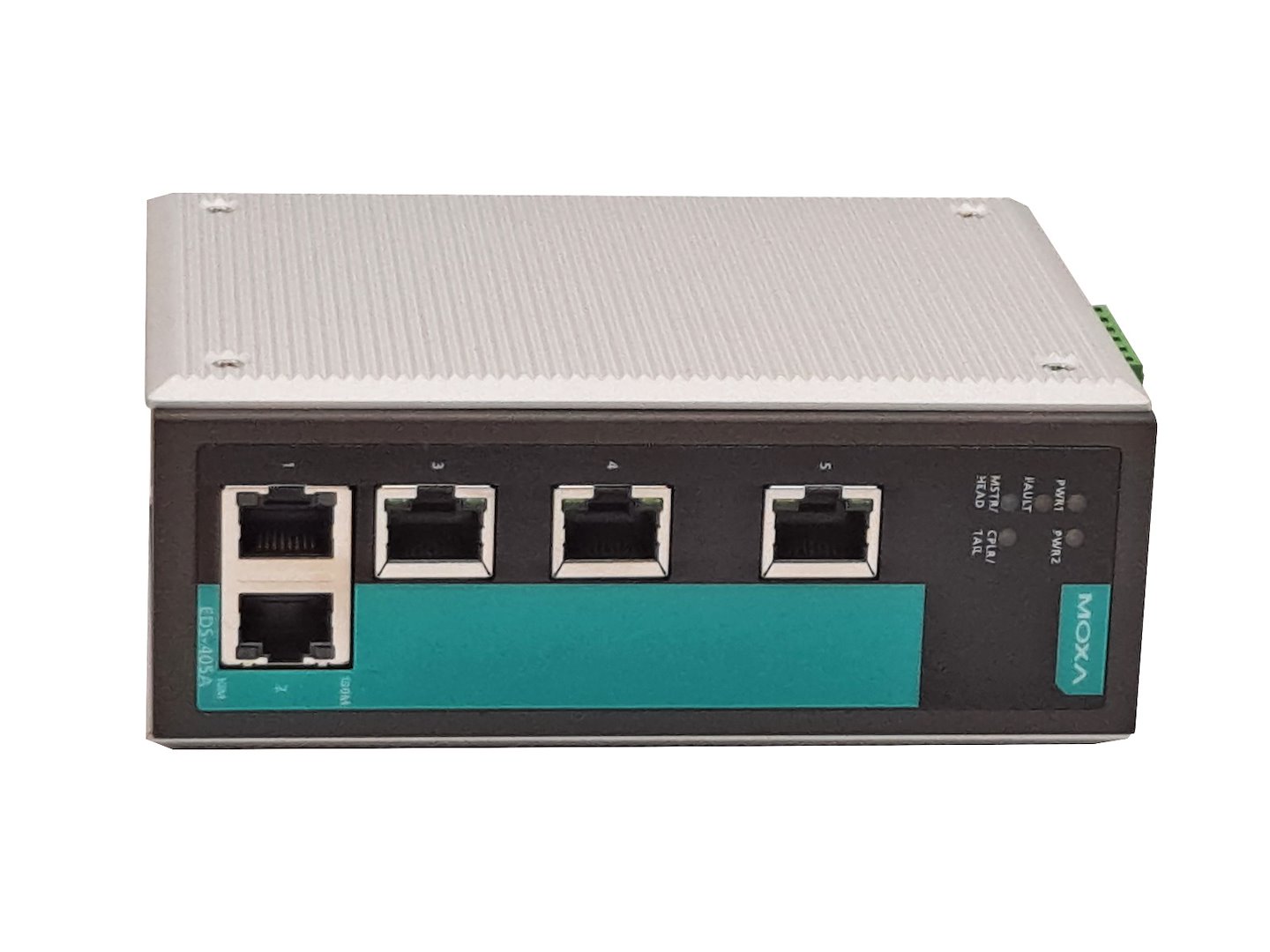

MOXA EDS-405A switch zarządzalny przemysłowy na szynę DIN 5x 10/100Tx

Opis

MOXA EDS-405A Switch Zarządzalny

MOXA EDS-405A to seria 5-portowych (skrętka/światłowód) zarządzalnych switchy Ethernetowych zaprojektowanych do zastosowań przemysłowych.

Korzystając z przełączników tej serii, można w prosty i szybki sposób zbudować redundantną oraz niezawodną sieć Ethernet dzięki zaimplementowanemu protokołowi Moxa Turbo Ring V2, który umożliwia rekonfigurację sieci w czasie krótszym niż 20 ms przy maksymalnym obciążeniu.

 Zarządzanie przełącznikami odbywa się w prosty i przejrzysty sposób poprzez stronę Web, konsolę Telnet/Serial lub też oprogramowanie Windows. Producent dysponuje również urządzeniami przeznaczonymi specjalnie do zastosowań w telekomunikacji. Cechują się one możliwością zasilania redundantnym napięciem +/-24 VDC bądź +/-48 VDC. Switche serii MOXA EDS-405A stanowią solidne i wygodne narzędzie do tworzenia redundantnych i niezawodnych przemysłowych sieci Ethernet, nawet w bardzo surowych warunkach zewnętrznych (zakres temperatury pracy od -40 do +75° C w przypadku wersji rozszerzonych).

Kluczowe funkcje:

• Moxa Turbo Ring V2: Redundantna, niezawodna sieć w architekturze pierścienia o czasie rekonfiguracji przy pełnym obciążeniu zawsze < 20 ms lub RSTP (IEEE802.1W).
• VLAN: Obsługa Port-based VLAN oraz IEEE 802.1Q VLAN umożliwiająca prosty podział sieci.
• QoS: IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci.
• RMON: Umożliwiający kontrolowanie stanu sieci.
• SNMP: Obsługa SNMP V1/V2c/V3 pozwalająca na wygodne i zintegrowane monitorowanie i zarządzanie całym systemem.
• Port mirroring: Kopiowanie ruchu pomiędzy portami i przesyłanie go na inny port w celu łatwego monitorowania i usuwania błędów.
• IGMP Snooping: Obsługa technologii.
• Powiadomienia: Automatyczne powiadamianie o zajściu zdarzeń poprzez przekaźnik alarmowy lub e-mail.
• Łatwa konfiguracja: Poprzez stronę Web, konsolę Telnet/Serial oraz oprogramowanie Windows.

Specyfikacja techniczna:

• Standardy:

  • IEEE 802.3 for 10BaseT
  • IEEE 802.3u for 100BaseT(X) and 100Base FX
  • IEEE 802.3x for Flow Control
  • IEEE 802.1D for Spanning Tree Protocol
  • IEEE 802.1w for Rapid STP
  • IEEE 802.1p for Class of Service
  • IEEE 802.1Q VLAN

• Protokoły:

  • IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, TFTP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, DHCP Option 66/67/82, BootP, LLDP, PROFINET, EtherNet/IP, Modbus/TCP, IPv6, NTP Server/Client

• Porty:

  • RJ45: 10/100BaseT(X) auto negotiation speed, F/H duplix mode oraz auto MDI/MDI-X connection
  • Optyczne: 100BaseFX ports (złącza SC/ST)

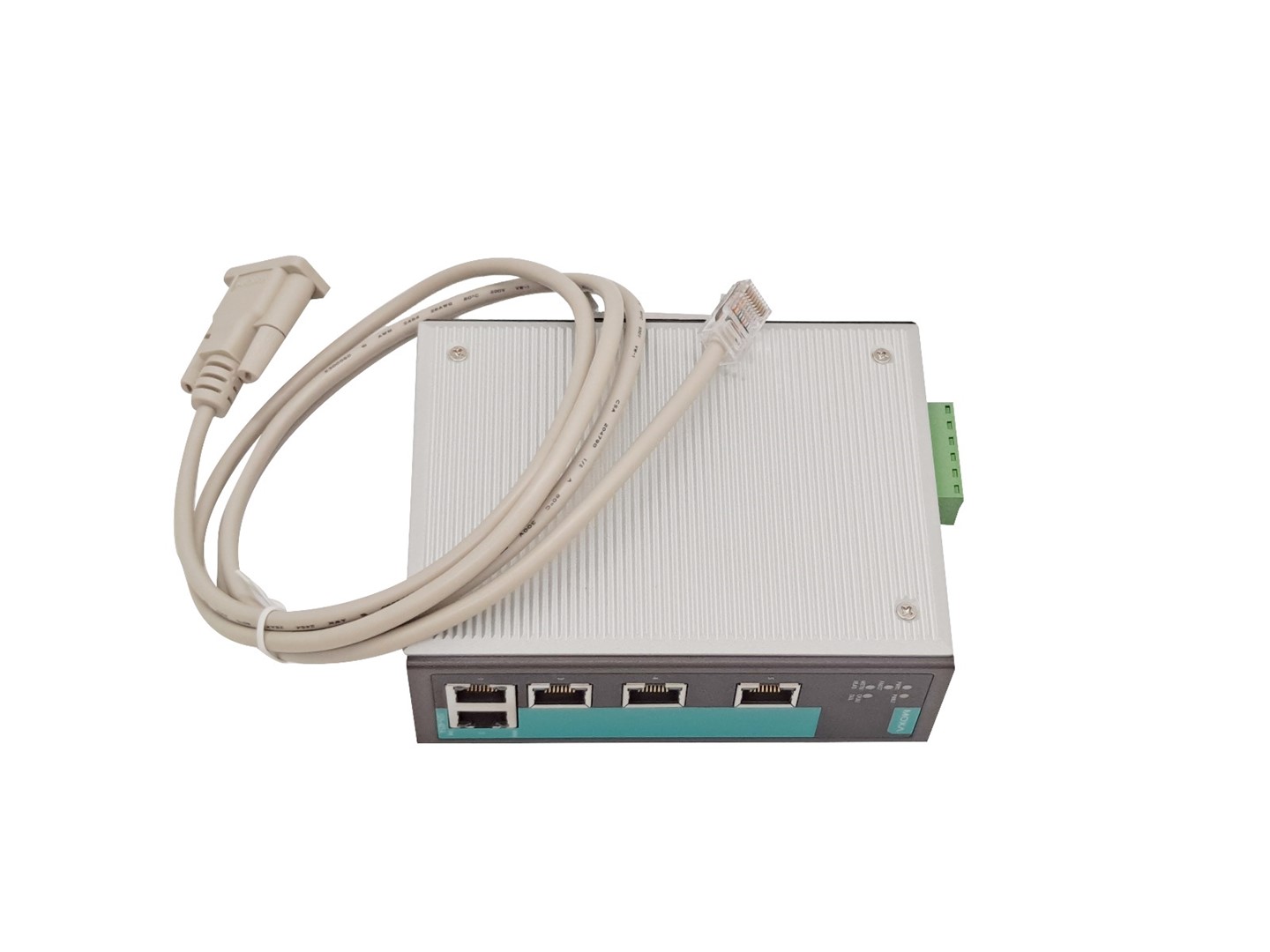

  • Konsola: RS-232 (RJ45)

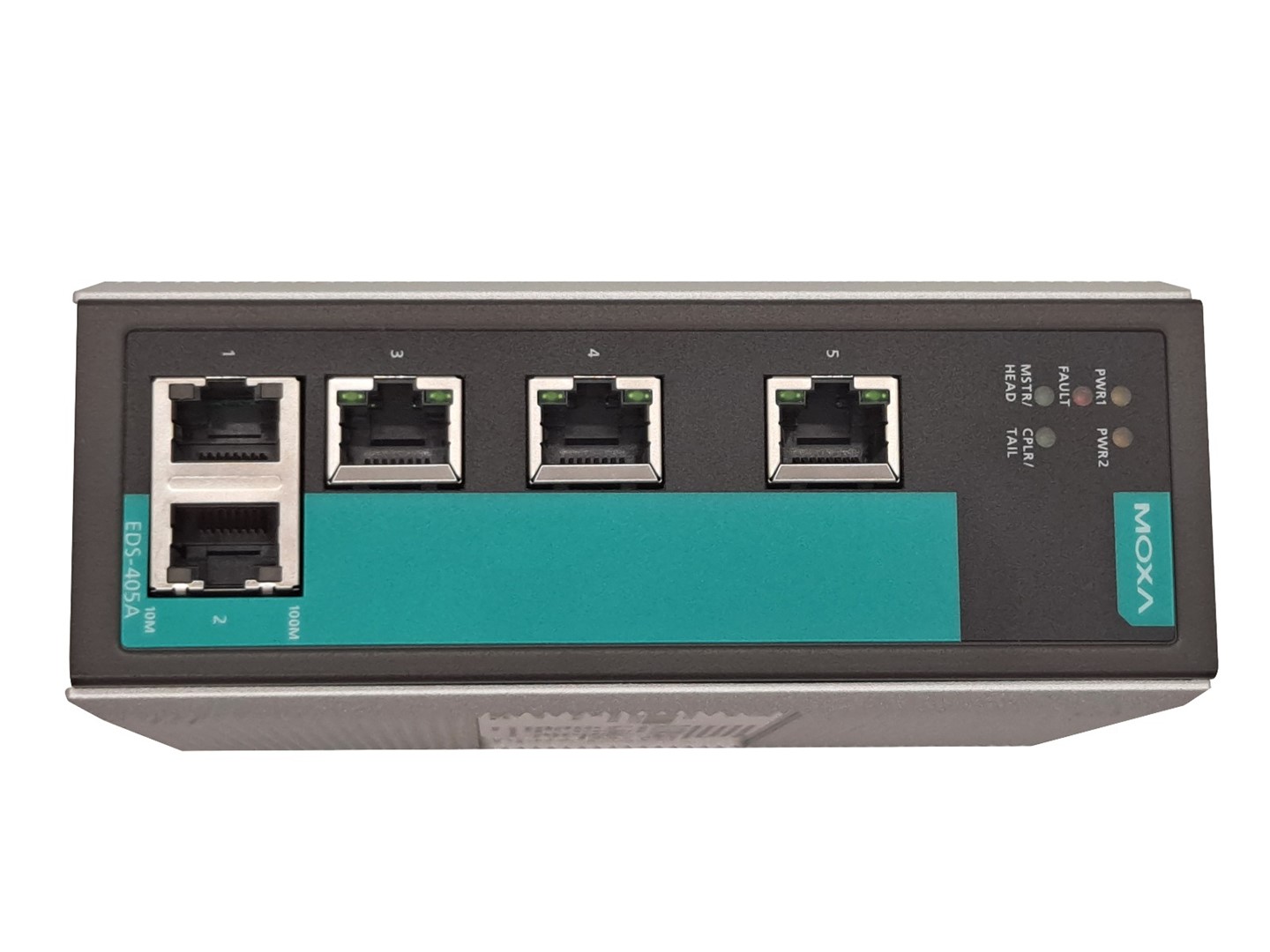

• Wskaźniki LED:

  • PWR1, PWR2, FAULT, MASTER, COUPLER, 10/100M

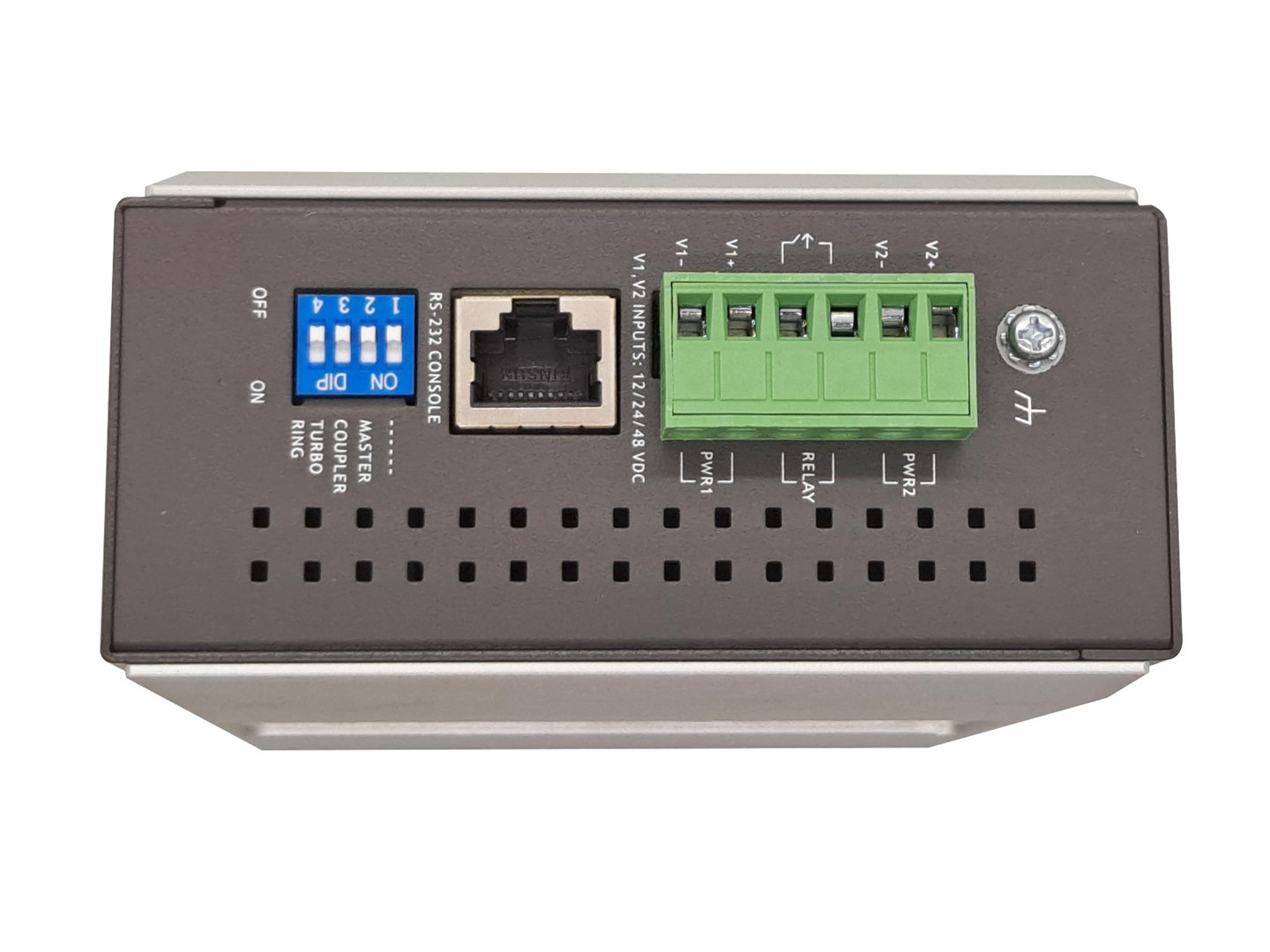

• Przekaźnik alarmowy:

  • DO1 relay output with current carrying capacity of 1A @ 24 VDC

• Zasilanie:

  • 24 VDC (12 do 45 VDC), redundantne zasilanie
  • Dla wersji EDS-408A-3S-SC-48(-T): +/-24/+/-48 VDC (-60 do -19 VDC bądź 19 do 60 VDC), redundantne zasilanie

• Pobór prądu:

  • EDS-405A: 0.24 A @ 24 V
  • EDS-405A-MM/SS: 0.32 A @ 24 V

• Obudowa:

  • Metal, stopień ochrony IP30
  • Wymiary: 53.6 x 135 x 105 mm
  • Montaż: na szynie DIN, opcjonalnie na ścianie (wymagany dodatkowy uchwyt)

• Zakres temperatur pracy:

  • Modele standardowe: 0 do 60°C
  • Modele rozszerzone (-T): -40 do 75°C

• Zakres temperatur przechowywania:

  • -40 do 85°C

• Wilgotność:

  • 5 do 95% (bez kondensacji)

• Certyfikaty:

  • EMI: FCC Part 15, CISPR (EN55022) class A
  • EMS: EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11
  • Hazardous Location: UL/cUL Class I, Division 2, Groups A, B, C, and D; ATEX Zone 2, Ex nC IIC
  • Safety: UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1
  • Shock: IEC 60068-2-27
  • Freefall: IEC60068-2-32
  • Vibration: IEC60068-2-6
  • Maritime: DNV, GL
  • MTBF: 392,000 hrs (według Telcordia (Bellcore), GB)

Switche serii MOXA EDS-405A stanowią solidne i wygodne narzędzie do tworzenia redundantnych i niezawodnych przemysłowych sieci Ethernet, nawet w bardzo surowych warunkach zewnętrznych (zakres temperatury pracy od -40 do +75°C w przypadku wersji rozszerzonych).
