Lokalizator przewodów i obwodów Underground Wire Tracer Jonard Tools WCT-700

Opis

Lokalizator przewodów i obwodów Underground Wire Tracer WCT-700

Underground Wire Tracer WCT-700 to profesjonalne urządzenie do lokalizacji przewodów elektrycznych, wykrywania przebiegu kabli oraz identyfikowania uszkodzeń instalacji. Sprawdza się zarówno przy przewodach pod napięciem, jak i odłączonych od zasilania.

Urządzenie umożliwia śledzenie kabli o długości do 1000 ft (ok. 300 m) oraz wykrywanie przewodów zakopanych w ziemi do głębokości ok. 6 ft (ok. 1,8 m). Dzięki regulowanej czułości możliwe jest precyzyjne określenie położenia kabla nawet w promieniu około 6 cali (15 cm).

Jak działa WCT-700 (w skrócie)

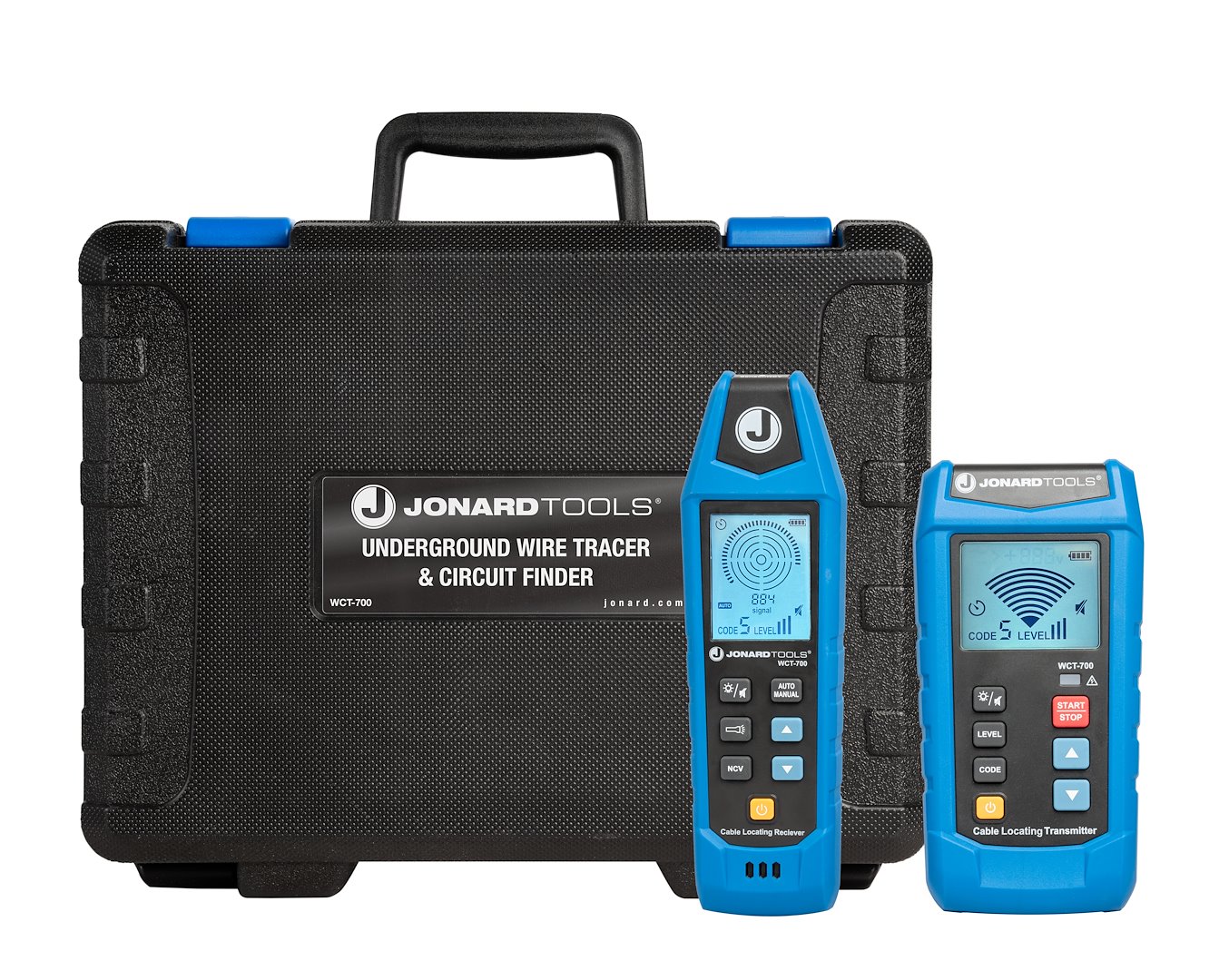

Zestaw składa się z nadajnika (transmitter) oraz odbiornika (receiver).

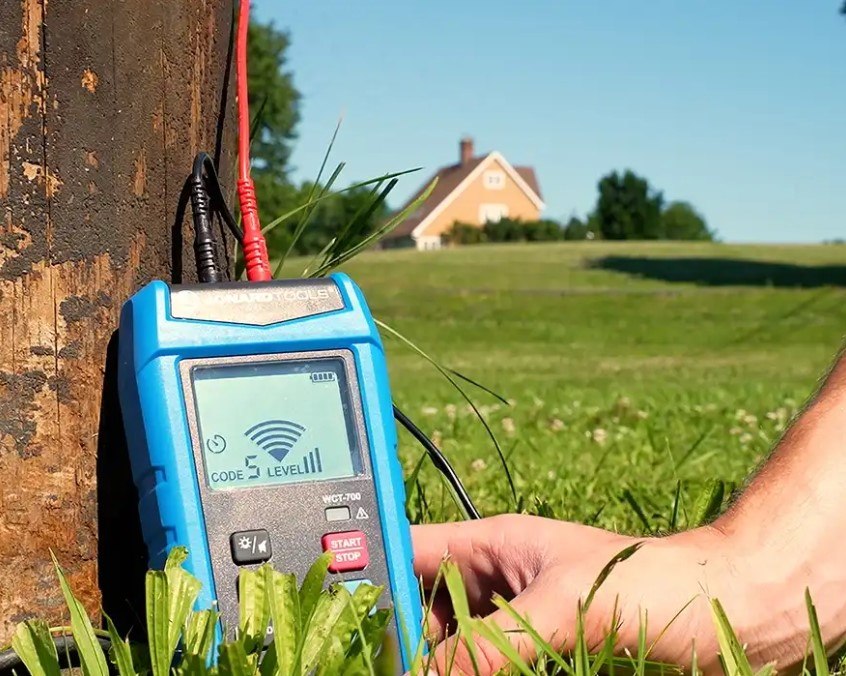

1. Nadajnik podłącza się do badanego przewodu.
2. Wysyła on specjalny sygnał elektryczny o określonej częstotliwości.
3. Odbiornik wykrywa pole elektromagnetyczne wytwarzane przez przewód z tym sygnałem.

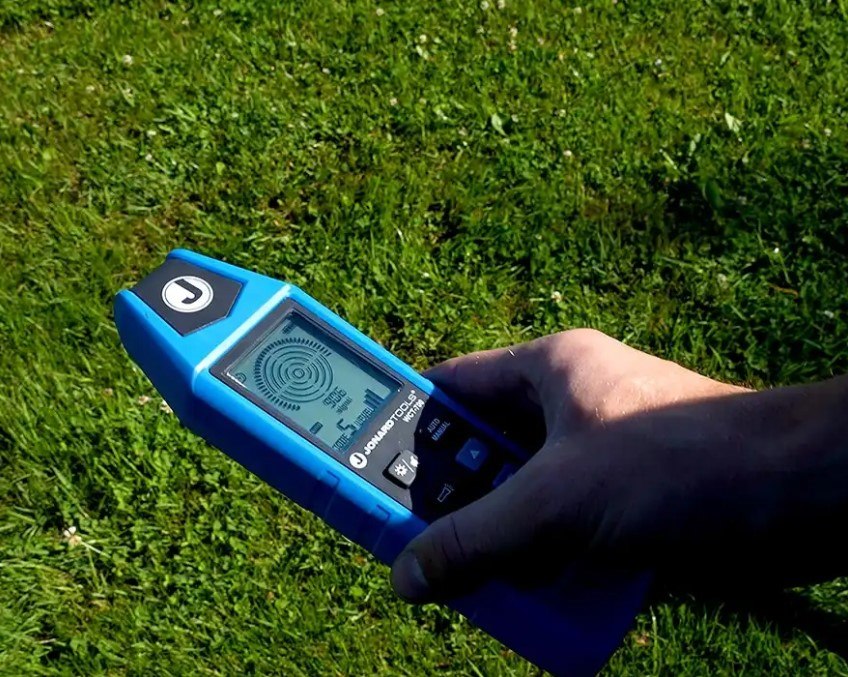

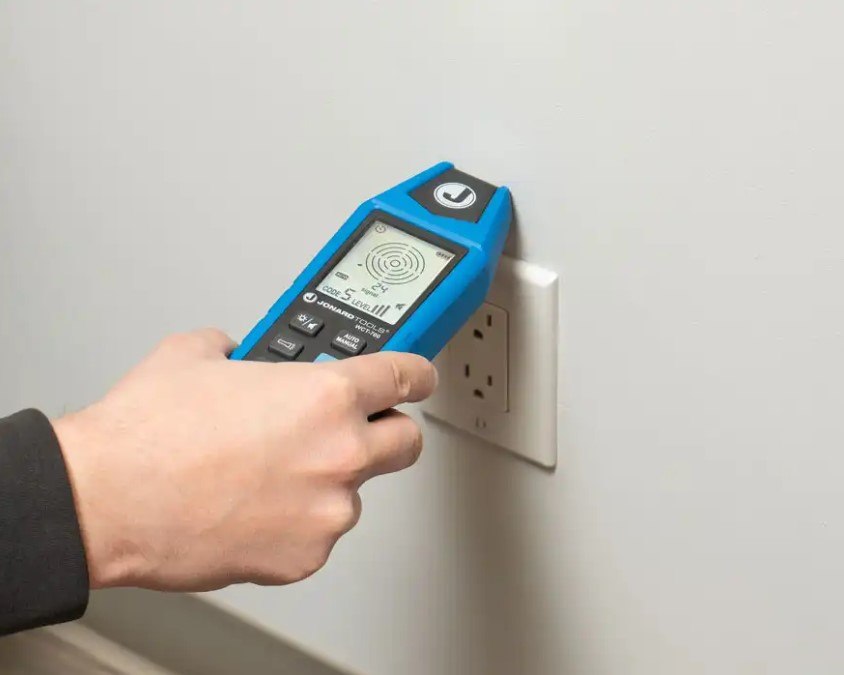

4. Przesuwając odbiornik wzdłuż ściany, ziemi lub instalacji można dokładnie śledzić przebieg kabla, znaleźć jego koniec lub miejsce uszkodzenia.

Najważniejsze funkcje

• Lokalizacja kabli do 6 ft pod ziemią i do 1000 ft długości
• Regulowana czułość umożliwiająca precyzyjne namierzanie przewodów
• Dwa podświetlane wyświetlacze LCD z wizualną i dźwiękową sygnalizacją siły sygnału
• Praca z przewodami pod napięciem i bez napięcia
• Odczyt napięcia w czasie rzeczywistym
• 7 trybów sygnału i 3 poziomy mocy nadawania
• Funkcja NCV (bezdotykowe wykrywanie napięcia)
• Identyfikacja bezpieczników i wyłączników w rozdzielni
• Lokalizowanie przerw, zwarć i uszkodzeń przewodów
• Certyfikacja bezpieczeństwa CAT III 600V
• Produkt spełnia normy ETL Listed

Zastosowanie WCT-700 jest idealnym narzędziem dla: elektryków instalatorów serwisantów firm budowlanych osób wykonujących modernizację instalacji Sprawdza się m.in. przy: lokalizacji przewodów w ścianach i ziemi odnajdywaniu przerw w kablach identyfikacji właściwego bezpiecznika wykrywaniu zwarć mapowaniu instalacji elektrycznych

Dane techniczne

Nadajnik:

• Kategoria bezpieczeństwa: CAT III 600V
• Zasilanie: 6 × AA
• Wymiary: 189 × 96 × 48 mm
• Waga: ok. 532 g (z bateriami)

Odbiornik:

• Zasilanie: 6 × AAA
• Wymiary: 226 × 68 × 38 mm
• Waga: ok. 360 g (z bateriami)
• Zakres NCV: 80–1000 V AC
