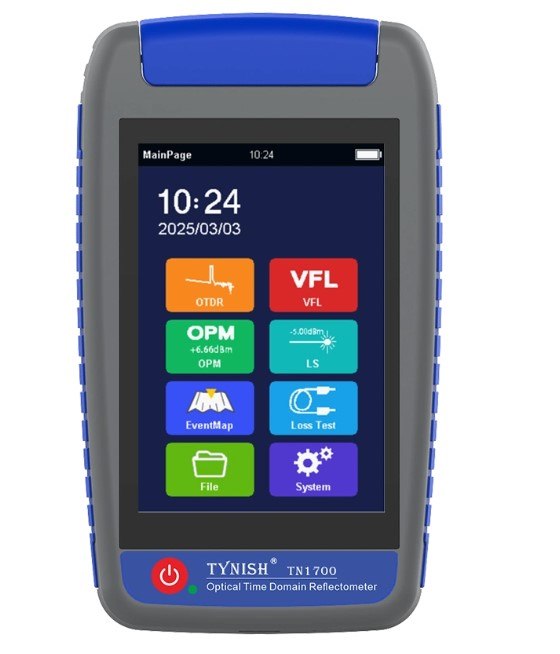

FirstFiber Reflektometr Mini OTDR TN1700-D22 (1310/1550, 22/20dB)

Opis



FirstFiber TN1700-D22 – mikrOTDR 1310/1550 nm do diagnostyki sieci światłowodowych

FirstFiber TN1700-D22 to kompaktowy, wielofunkcyjny reflektometr światłowodowy OTDR przeznaczony do pomiarów, odbiorów i diagnostyki instalacji światłowodowych. Model pracuje przy dwóch długościach fali 1310 nm i 1550 nm, oferuje zakres dynamiczny 22/20 dB oraz zakres pomiarowy od 3 m do 70 km.

Urządzenie łączy funkcję reflektometru OTDR z miernikiem mocy optycznej, źródłem światła, wizualnym lokalizatorem uszkodzeń oraz funkcją pomiaru strat. Dzięki temu może być wykorzystywane jako uniwersalne narzędzie podczas instalacji i serwisowania sieci światłowodowych.

OTDR 1310/1550 nm

TN1700-D22 umożliwia wykonywanie pomiarów OTDR przy długościach fali 1310 nm oraz 1550 nm. Dwie długości fali pozwalają analizować parametry toru światłowodowego i lokalizować zdarzenia, takie jak połączenia, zakończenia, odbicia czy miejsca występowania strat.

Urządzenie obsługuje automatyczny, uśredniony oraz rzeczywisty tryb pomiaru. Wynik może prezentować między innymi odległość do danego zdarzenia, stratę, średnią stratę na kilometr, całkowitą stratę oraz wartość odbicia.

Wbudowana funkcja Event Map przedstawia zdarzenia na trasie światłowodu w formie czytelnej mapy, ułatwiając analizę wyników pomiaru.

Kompleksowa diagnostyka światłowodów Poza funkcją OTDR model TN1700-D22 oferuje dodatkowe narzędzia pomiarowe: OPM – miernik mocy optycznej, OLS – źródło światła, VFL – wizualny lokalizator uszkodzeń, Loss Test – pomiar strat w torze światłowodowym, Event Map – mapa zdarzeń, LED Light – wbudowana latarka.

---

Funkcja Loss Test wykorzystuje źródło światła i miernik mocy do określenia całkowitej straty w testowanym torze. VFL pozwala natomiast na wizualną lokalizację uszkodzeń włókna.

Przeznaczony do pomiarów nieaktywnych włókien

W odróżnieniu od modeli TN1700-P1, TN1700-P2 i TN1700-A22, wariant TN1700-D22 nie obsługuje testowania aktywnych włókien (live fiber). Jest przeznaczony do standardowych pomiarów OTDR wykonywanych na włóknach, na których nie jest prowadzona aktywna transmisja.

Dzięki temu sprawdzi się między innymi podczas instalacji nowych odcinków sieci, pomiarów odbiorczych, kontroli wykonanych połączeń oraz lokalizacji uszkodzeń w wyłączonych z transmisji torach światłowodowych.

Pamięć wyników i obsługa danych

TN1700-D22 posiada pamięć wewnętrzną oraz gniazdo karty SD obsługujące nośniki o pojemności do 32 GB. Wyniki pomiarów można zapisywać bezpośrednio w urządzeniu lub na karcie SD.

Port USB Type-C służy do ładowania urządzenia oraz przesyłania danych. Wyniki pomiarów mogą być następnie analizowane na komputerze przy użyciu dedykowanego oprogramowania.

Kompaktowa konstrukcja

Urządzenie wyposażono w 320 × 480-pikselowy, pojemnościowy ekran TFT z obsługą dotykową. Kompaktowa konstrukcja sprawia, że TN1700-D22 może być wykorzystywany zarówno podczas prac instalacyjnych, jak i serwisowych w terenie.

Najważniejsze parametry TN1700-D22

• długość fali OTDR: 1310/1550 nm,
• zakres dynamiczny: 22/20 dB,
• zakres pomiarowy: 3–70 km,
• testowanie aktywnych włókien: nie,
• OTDR: tak,
• OPM: tak,
• OLS: tak,
• VFL: tak,
• Loss Test: tak,
• Event Map: tak,
• karta SD: do 32 GB,
• ekran: 320 × 480 TFT, pojemnościowy, dotykowy.

TN1700-D22 to wariant przeznaczony do klasycznych pomiarów OTDR przy 1310 i 1550 nm, szczególnie podczas instalacji, odbiorów i diagnostyki nieaktywnych torów światłowodowych.

Najważniejsze różnice modeli z serii TN1700:

• TN1700-D22 – OTDR 1310/1550 nm, bez funkcji testowania aktywnego włókna; przeznaczony do standardowych pomiarów nieaktywnych torów światłowodowych.
• TN1700-P1 – OTDR 1550 nm, z testami online dla 1310/1490/1577/1610/1625 nm.
• TN1700-P2 – OTDR 1610 nm, z testami online dla 1310/1490/1550/1577 nm.
• TN1700-A22 – OTDR 1625 nm, z testami online dla 1310/1490/1550/1577 nm.

Model	OTDR	Zakres dynamiczny	Zakres testowy	Test online	Wyróżnik
TN1700-D22	1310/1550 nm	22/20 dB	3–70 km	Nie	Klasyczny OTDR do pomiarów nieaktywnych włókien
TN1700-P1	1550 nm	22 dB	3–70 km	1310/1490/1577/1610/1625 nm	Najszerszy zakres testów online
TN1700-P2	1610 nm	22 dB	3–70 km	1310/1490/1550/1577 nm	OTDR 1610 nm
TN1700-A22	1625 nm	22 dB	3–70 km	1310/1490/1550/1577 nm	OTDR 1625 nm
